你的位置:首页 > 新闻动态 > 公司新闻

防腐耐磨涂料性能要求

2018-1-14 15:01:33      点击:
1.1防腐耐磨涂料包括下列品种:KN17防腐耐磨涂料、KN22防腐耐磨涂料、KN1000高含量陶瓷涂料等;
1.2防腐耐磨涂料应由材料生产厂家提供产品的合格证明。常温固化型的氟碳涂料溶剂可溶物中的含氟量不低于18%,环氧富锌漆不挥发分中的金属锌含量不低于70%,无机富锌漆不挥发分中的金属锌含量不低于80%。

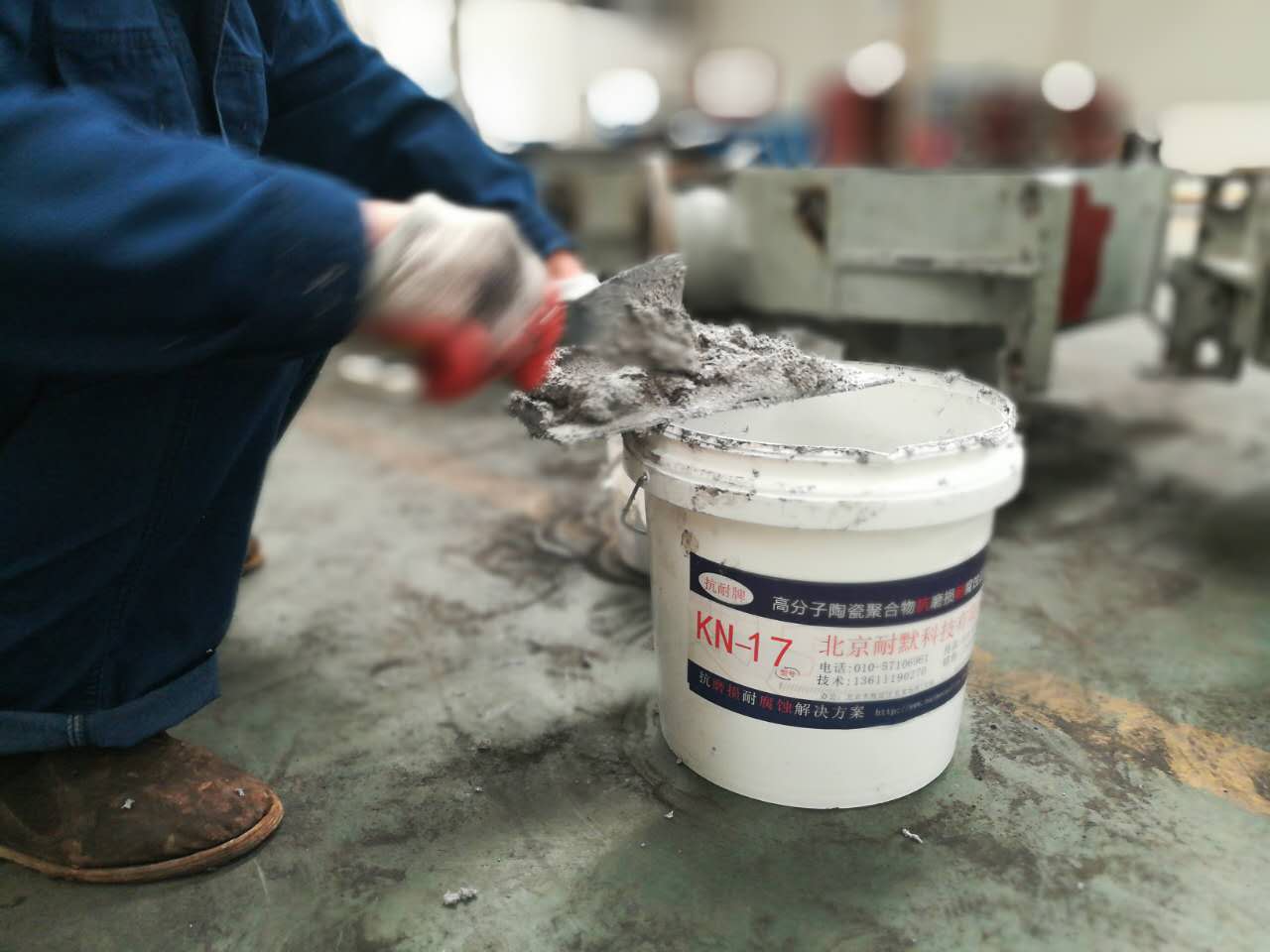

图(1)工人正在配制KN17防腐耐磨涂料
2.1 防腐蚀面层涂料的选择,应符合下列规定:
a)用于强腐蚀介质环境时,宜选用氯化橡胶、高氯化聚乙烯、乙烯基酯、聚氨酯、聚脲、环氧、环氧沥青、聚氨酯沥青和丙烯酸改性树脂等涂料。
用于弱腐蚀介质环境时,可选用醇酸耐酸涂料和丙烯酸涂料。
b) 用于室外环境时,可选用氯化橡胶、高氯化聚乙烯、氯醚、聚氨酯(脂肪族或丙烯酸型)、丙烯酸、常温固化型氟碳涂料和醇酸涂料,
不应选用环氧、沥青、环氧沥青、聚氨酯沥青和聚氨酯(芳香族或聚酯型)。
c)用于核辐射环境时,宜选用环氧、聚氨酯、有机硅涂料。
d)用于需快速固化环境时,宜用聚脲涂料。
e)对涂料的耐磨、耐久和抗渗性能有较高要求时,宜选用高含量陶瓷涂料、玻璃鳞片涂料、聚脲涂料。

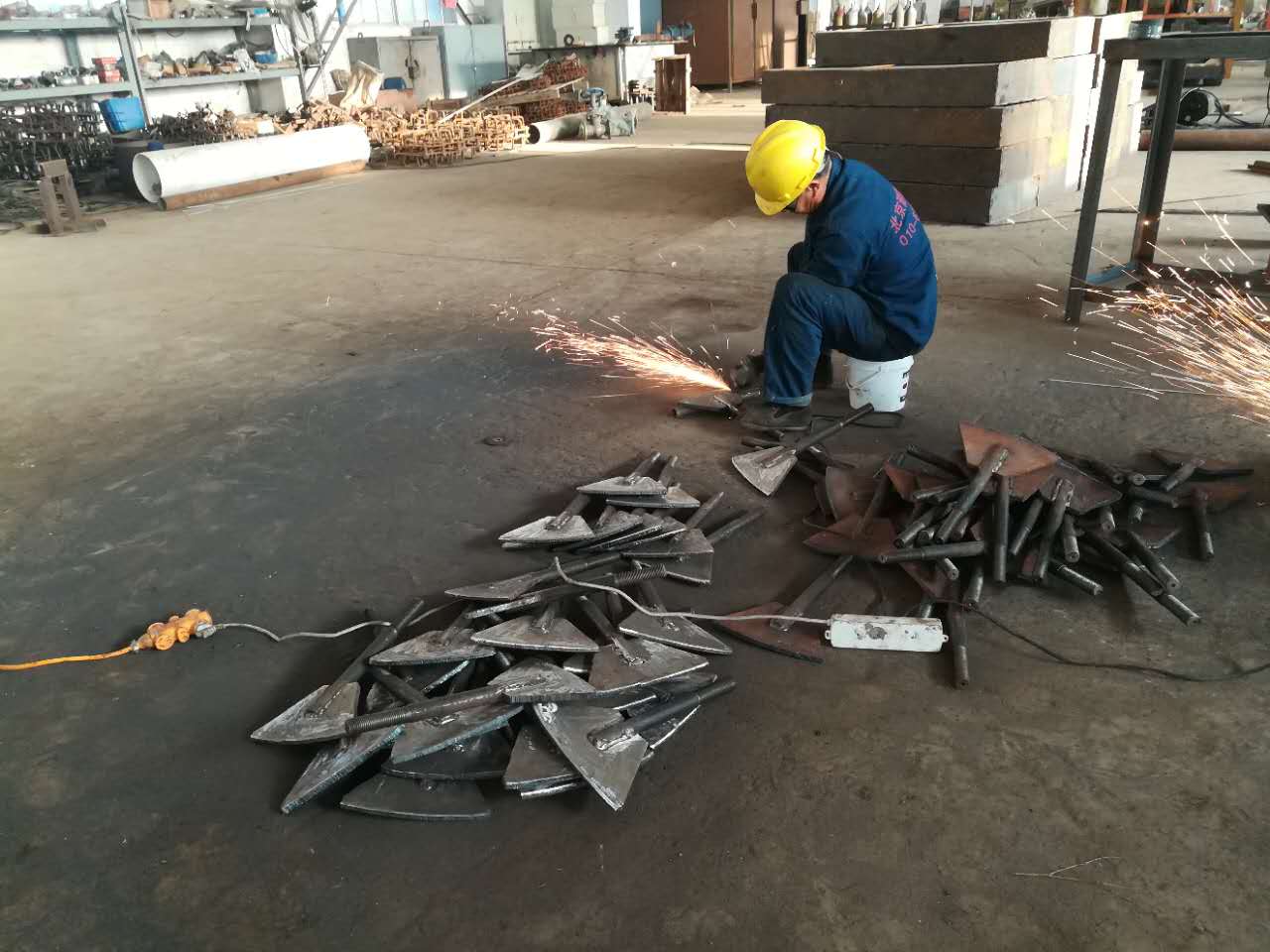

图(2)对金属表面粗糙化处理,增加防腐耐磨涂料的结合强度
2.2底漆的选择,应符合下列规定:
a) 底漆与钢铁基层的附着力按GBlT 1720-1979中规定进行检测,附着力宜为1级,并不得低于2级。
b) 在水泥砂浆或混凝土表面上应选用耐碱的底漆。

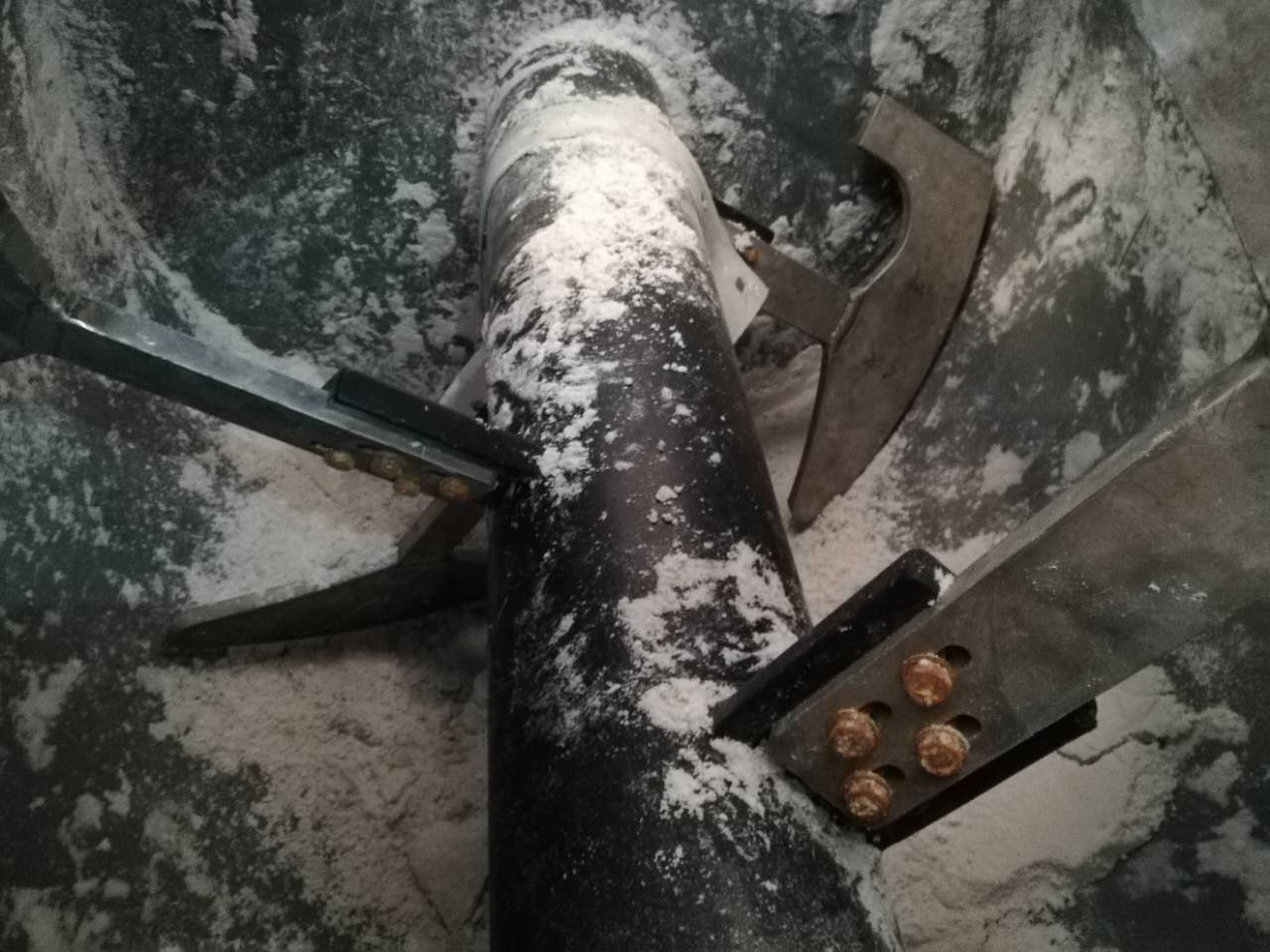

图(3)防腐耐磨涂料在酸性物料混料罐体内壁起到防腐耐磨的作用
2.3防腐耐磨涂料的底漆、中间漆和面漆等,应选用相互间结合良好的涂料配套。中间漆与面漆、底漆之间应无层间剥离,并应符合下列要求:
a) 涂料与钢铁基层或水泥基层的附着力按GBlT 9286-1998中规定进行检测,附着力不宜低于1级。
b) 涂料与钢铁基层的附着力按GBlT 5210-2006中规定进行检测,附着力不宜低于3 MPa。
c) 涂料与水泥基层的附着力按GB/T 5210-2006中规定进行检测,附着力不宜低于1.5 MPa。
