不同基材的UPR&VER防腐材料衬里作业

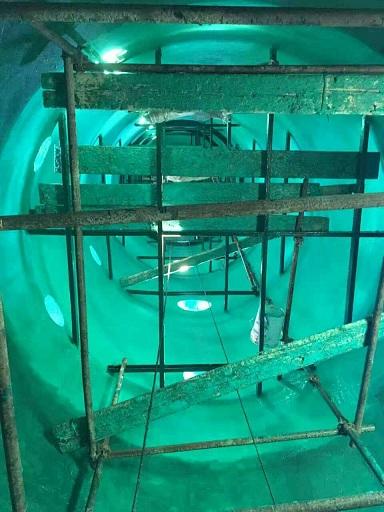

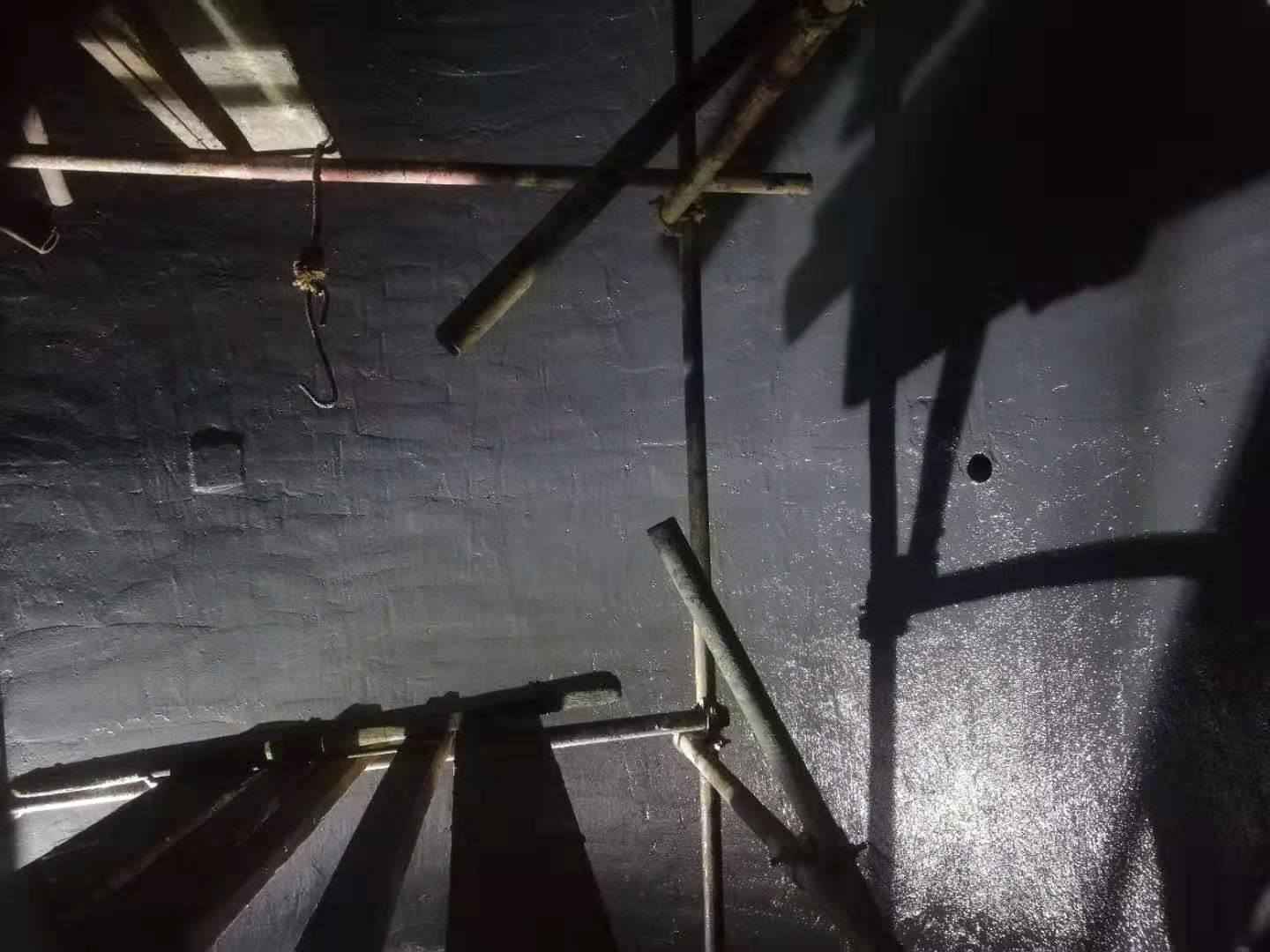

纤维增强树脂经常用于金属耐蚀内衬、FRP构件耐蚀内衬、混凝土结构耐蚀内衬，如塔、管、罐、池、槽、沟、地坪等，用于提供优异的耐化学品腐蚀的性能。乙烯基酯树脂内衬相较于不饱和聚酯树脂内衬，抗湿气渗透性能更好。乙烯基酯树脂内衬积层在任何表面进行施工，都必须进行适当的基材表面处理。按照图8.8演示的程序进行作业，将提供一个适用于大多数应用基材表面的FRP积层方法。基材表面处理之后，应该制作一个测试补丁块，以判断和确认它是否已经适合制作内衬积层了。

 ①是否适合制作UPR&VER衬里的判断—粘结应用测试补丁

在基材上用一个测试补丁区检测已经处理好的表面是否牢固，是判断基材是否适合于做UPR&VER防腐材料衬里常用的方法。

为达到这个目的，选用内衬积层用UPR&VER做一层0.075～0.125mm厚、300mm×300mm大小的底涂层，然后固化至表干，再用四层75mm×200mm的200～450g/m2规格的玻璃纤维毡层铺，一端置于聚酯薄膜上，避免粘结底涂，然后再固化之。再次对测试补丁固化之后，用螺丝刀在聚酯薄膜下面撬开它。

如果这个测试补丁是好的话（从主层FRP中拉出玻璃纤维），再涂刷余下的表面，固化后开始积层。如果测试补丁剥离得很干脆，很容易从纤维毡就剥离开了，则需要再去用热水洗清去除污染物，再用3#砂盘打磨，抹布擦干净，待完全干燥后，用E-51环氧树脂和固化剂配合，使用纤维表面毡进行300mm×300mm面积的底涂涂刷，当底涂固化之后，再用前文中的测试补丁的方法做一块；如果这次是好的，就可去涂刷余下表面的底涂，进行喷砂处理表面之后进行积层；如这次的测试补丁还是很容易剥离，那就是表面污染物过多，不适合去做该类UPR&VER防腐材料衬里了。
