高温盐酸浓度与腐蚀速度的关系
2018-2-27 11:25:44 点击：
盐酸是对材料腐蚀性最强的强酸之一，多数常用金属和合金对它都难以应付，实验N80钢片金属在盐酸中的腐蚀蚀速率的影响，测定相同温度（90℃）不同盐酸浓度下的腐蚀速率，实验结果如表所示。

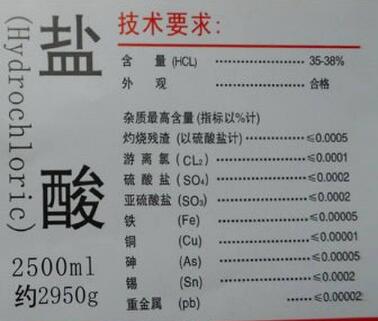

图（1）盐酸成分技术指标要求
不同盐酸浓度对腐蚀速率的影响：
|
浓酸浓度% |
缓蚀剂质量分数% |
腐蚀速率/g.m-2.h-1 |
|
10 |
1.00 |
0.91 |
|
15 |
1.00 |
2.40 |
|
20 |
1.20 |
5.17 |
|
25 |
1.50 |
11.19 |
|
30 |
2.00 |
39.12 |
由表可见，腐蚀速率随着盐酸浓度的提高而急剧增加，当盐酸浓度小于20 %时，腐蚀速率相对较小，可以满足现场低浓度酸酸化施工的要求。但是，对于深部酸化等需要高浓度酸的施工作业，随着所用盐酸浓度的提高，需增加缓蚀剂用量才能达到安全施工的目的。所以，在实际应用中，应根据现场不同的酸液浓度由实验确定缓蚀剂最佳使用浓度。

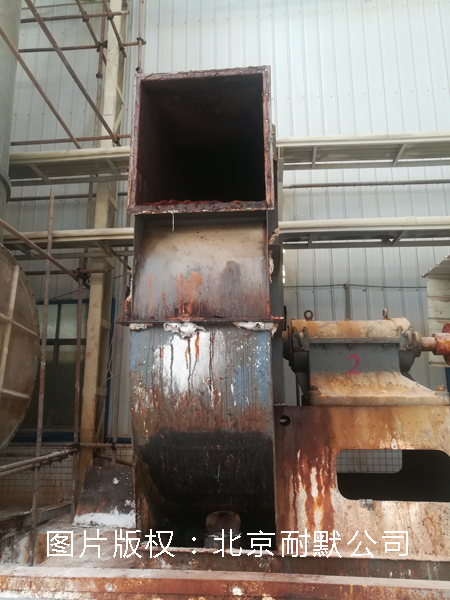

图（2）工业生产中盐酸对金属件腐蚀，影响正常生产
温度是影响腐蚀的重要因素之一，温度升高，腐蚀速率增加很快，并且酸液浓度越大，腐蚀速率增幅越大。只有增加缓蚀剂用量，才能保证腐蚀速率不超过规定标准，
- 上一篇：脱硫塔防腐耐磨材料不易燃的重要性 2018/4/24
- 下一篇：防腐耐磨胶涂装前钢材表面处理标准 2017/12/15
